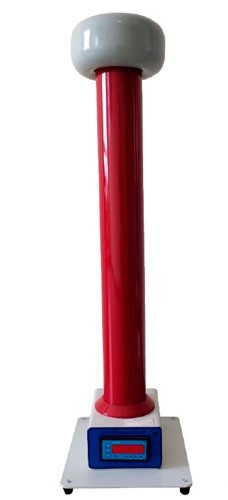

Киловольтметр КВМ - предназначен для измерения постоянного и синусоидального переменного напряжения (с частотой от 50±5 до 400±10 Гц) в диапазоне от 0,5 до 315 кВ.
Особенностью киловольтметра КВМ является наличие гальванической развязки на основе оптоволоконного кабеля, которая обеспечивает безопасность получения информации с киловольтметром.
Киловольтметр КВМ позволяет отображать действующее, амплитудное или среднее напряжение, а так же дозволяет записывать переходной процесс. Киловольтметр представляет простой эргономический прибор, безопасный и удобный в эксплуатации переносной моноблок.
| Параметр | КВМ-25 (кл.т.0,5) | КВМ-50 (кл.т.0,5) | КВМ-75 (кл.т.0,5) | КВМ-100 (кл.т.0,5) | КВМ-150 (кл.т.0,5) | КВМ-220 (кл.т.0,5) | |
| КВМ-25 (кл.т.0,25) | КВМ-50 (кл.т.0,25) | КВМ-75 (кл.т.0,25) | КВМ-100 (кл.т.0,25) | КВМ-150 (кл.т.0,25) | |||
| Диапазон измерений напряжения постоянного тока, кВ | 0,5...35 | 0,5...70 | 1...105 | 1...140 | 2,5...210 | 2,5...315 | |
| Диапазон измерений действующих значений напряжения переменного тока, кВ | 0,5...35 | 0,5...70 | 1...105 | 1...140 | 2,5...210 | 2,5...315 | |
| Пределы допускаемой относительной погрешности измерения напряжения постоянного тока, % | ±0,5 (±0,25 в соответствующей модификации) | ± 0,5 | |||||
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % | ±0,5 (±0,25 в соответствующей модификации) | ± 0,5 | |||||
| Частота измеряемого напряжения переменного тока, Гц | 50±5; 400±10 (дополнительно по заказу) |
50±5 | 50±5 | ||||
| Параметры электрического питания: - напряжения переменного тока, В - частота переменного тока, Гц - напряжения постоянного тока, В |
207...253 50 12 (по отдельному заказу) |
||||||
| Потребляемая мощность от сети переменного тока, Вт, не более | 3 | ||||||
| Продолжительность непрерывной работы, суток | 3 | ||||||
| Условия применения: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа |
от +1 до +35 80 от 84 до 106 |
||||||
| Габаритные размеры (высота × ширина × длина), мм, не более | 380х150х210 | 550х150х210 | 720х150х210 | 910х250х300 | 1460х300х300 | 1760х610х610 | |
| Масса, кг, не более | 5 | 6 | 7 | 8 | 13,5 | 15 | |
| Средний срок службы, лет | 10 | ||||||
| Средняя наработка на отказ, ч | 12000 | ||||||
| Степень защиты от внешних воздействий | IP30 | ||||||
| № | Наименование | Количество |
| 1 | Киловольтметр КВМ-100 (кл.т.0,25) | 1 |
| 2 | Сетевой шнур | 1 |
| 3 | Индивидуальная тара | 1 |
| 4 | Паспорт | 1 |
| 5 | Руководство по эксплуатации | 1 |
| 6 | Методика поверки | 1 |
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Преобразователь интерфейса 485 RS |
| 2 | Кабель оптоволоконный |
