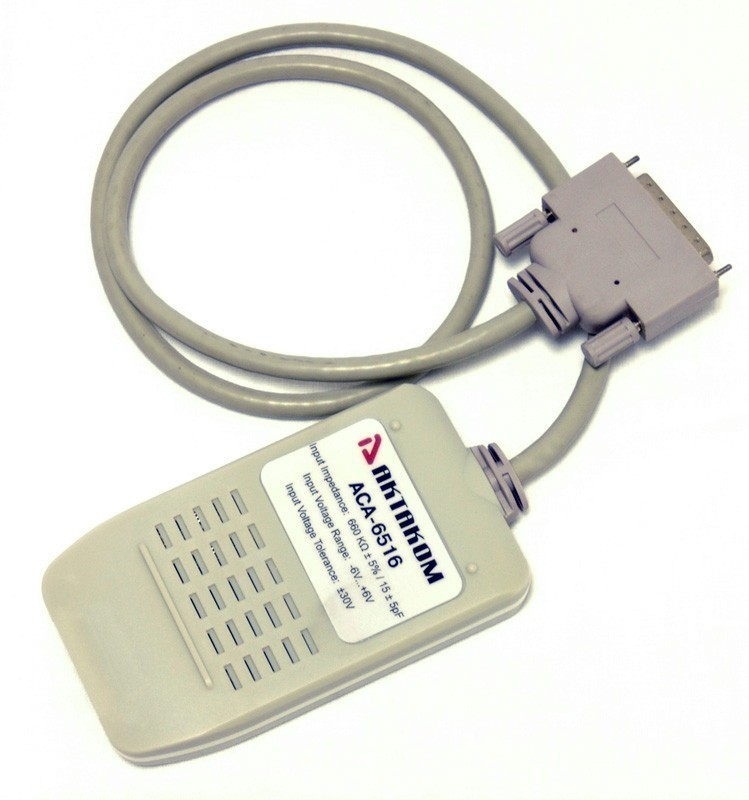

АСА-6516 — логический пробник для осциллографа

Артикул: 101881
Бренд: АКТАКОМ

Цена:

11 977 Р

Доступен для заказа

Добавить к сравнению

Мы предложим лучшую цену!

Новинка - серия точных мультиметров ПрофКиП МПП

Спасаем трансформатор ТМН-6300/35-У1 - успешный кейс МИКО-9А

Тестер аккумуляторных батарей ВТ-120

Описание
Характеристики
Совместимость (2)

Назначение логического пробника для осциллографа АСА-6516

Пробник логического анализатора предназначен для приема входных логических сигналов в осциллограф ADS-2182 или ADS-2282 при работе прибора в режиме логического анализатора (входит в дополнительную комплектацию осциллографа с функцией логического анализатора).

Подключение логического пробника для осциллографа АСА-6516

Вставьте разъем кабеля логического пробника АСА-6516 во входной разъем на передней панели осциллографа и закрепите его двумя винтами. С другой стороны логического пробника подключается 16-ти канальный модуль с зажимами (пробниками). Подключите зажимы к источнику сигнала. Прибор готов к проведению измерений

Технические характеристики логического пробника для осциллографа АСА-6516

Параметр	Значение
Количество входных логических каналов	16
Входное сопротивление	660 KOm ±5% 15 pF ±5% pF
Входное рабочее напряжение	±6V
Входное максимальное напряжение	±30V

Комплект поставки АСА-6516

№	Наименование	Количество
1.	Пробник	1
2.	Провода соединительные	18
3.	Клипсы подключения	18
4.	Краткая инструкция	1
5.	Упаковка	1

	Артикул:	Фото:	Наименование:	Цена:
1.	411087		ADS-2182 — осциллограф цифровой с опцией логического анализатора	По запросу
2.	411092		ADS-2282 — осциллограф цифровой с опцией логического анализатора	78 765 Р
